Управляемый термоядерный. Возможен ли управляемый термоядерный синтез в условиях Земли? Управляемые термоядерные реакции

Физика, хотя и является как бы наукой об окружающем мире, всё же достаточно далека от обыденности, то есть она далека от интересов обычных людей. В физике концентрируются люди необычные. Если посмотреть биографии «великих физиков» полностью погруженных в проблемы космоса, то можно видеть, что некоторые из них были клиентами психиатров, другие этого избежали, хотя имели странности в поведении. Впрочем, эти «великие физики» в основном теоретики, космологи, математики, общее их определение — . Есть в многочисленном сообществе физиков и вполне умственно нормальные люди, но это бездельники, любители «сладкой жизни», приспособившиеся «пилить» казённые деньги, обещая государству самые разные блага «вырванные ими у природы» посредством воздействия на неё разными бредовыми теориями, ранее выработанными «британскими уч0ными».
Есть много направлений деятельности этих физиков тупиковых в физическом смысле, но благодатных в смысле денежном. Одно из таких направлений деятельности «пилильщиков» бюджета — создание термоядерного реактора.
Конечно, начиналась история создания термоядерных реакторов форме вполне научных проектов.
В 1949 году была испытана советская атомная бомба, копия американской. Но советские стратеги хотели что-нибудь ещё более сильное и страшное для врагов.
Теоретики ещё в начале XX века решили, что самый эффективный источник энергии это термоядерные реакции, по их мнению, обеспечивающие энергетику звёзд, в том числе и Солнца. . Термоядерные реакции идут только во вспышках на Солнце, при взрывах Новых и Сверхновых звёзд.
Сахаров верил в термоядерный синтез и работал над тем, что, как он считал, будет термоядерной бомбой. Реально он создал более мощную атомную бомбу, за счет добавления в её состав трития и дейтерида лития-6…
Термоядерного синтеза не получилось, но мощность взрыва бомбы Сахарова устроила и военных стратегов и физиков. Бомба была объявлена водородной, а как миф стала распространяться версия, что она была термоядерной. Секрет! Кто проверит!
В возможность неуправляемого термоядерного синтеза на Земле поверили многие физики, поэтому идея получения энергии уже с помощью управляемой термоядерной реакции получила огласку в прессе и финансовую поддержку.
Сахаров решил, что можно в прочном подземном бункере взрывать небольшие водородные бомбы, а выделяющееся тепло утилизировать. Его, понятное дело, не интересовало то, что получение трития энергетически и экономически не окупит получаемую таким способом энергию.
В это же время некий сержант Олег Лаврентьев в письме Сталину предложил удерживать плазму внутри камеры электростатически. Берия обсудил письмо Лаврентьева с Таммом и Сахаровым, которые заявили, что лучше использовать для удержания плазмы магнитное поле.
Курчатов поручил возглавить работы по управляемому термоядерному синтезу Арцимовичу.

Арцимович обнаружил, то, что известно всем, кто когда-либо видел молнию, то есть, он обнаружил, что мощные разряды тока в дейтерии создают тонкий шнур. Шнур пульсировал, сжимаясь и разжимаясь… На шнуре, обозначенном как бы по научному, пинче, при второй волне тока появлялись узлы, они и были источниками нейтронов. () Излучались так же мощные рентгеновские лучи.

Далее идёт история токамаков. С пятидесятых годов XX века до начала III тысячелетия их было сделано почти три десятка. Размеры их, естественно, и стоимость, увеличивались в надежде, что очередной токамак, наконец, выдаст не только нейтроны, но и гелий, то есть термоядерный синтез, наконец, осуществится… Но тщетно. Гелий никогда не выявлялся в описанных экспериментах, то есть термоядерной реакции как не было, так и нет.

Если до 1961 года эксперименты с токамаками всё же можно считать научными, то более поздние «эксперименты» это чистый «распил» бюджета.
В 1961 году академик Б.П. Константинов заявил Арцимовичу в обращение «Почему термоядерная электростанция не будет построена ни в 1980, ни в 2000 году», что его деятельность не только бесполезна, но и вредна.
Константинов пояснил, что реакция дейтерия с дейтерием не может быть заменена на реакцию дейтерия с тритием. Трития нет в природе, его нужно предварительно наработать в ядерных реакторах. При реакции дейтерия с тритием быстрые нейтроны быстро уносят энергию, разрушая все на своем пути, никакие камеры этого не выдержат, быстро будут разрушены, и плазма, которую не удаётся сделать устойчивой, прорвёт стенки и загрязнит окружающую среду, прежде всего сотнями килограммов радиоактивного трития.

Конечно, Константинова и ему подобных, слушать никто не стал. Вокруг «термоядерного синтеза» сформировалась огромная международная мафия «пилильщиков бюджетов», они строили, строят, и будут строить свои никчёмные «термоядерные реакторы». Остановить их, теоретически, могут законодатели, но законодатели что-то могут сделать, и то теоретически, только в своих странах, а научная мафия международная. Но даже в отдельных странах политики приходят во власть только затем чтобы нажиться, поэтому мафия их легко покупает и просвета в этом, впрочем, как и во многих других направлениях «научной» деятельности не видно.

Post Views: 1 751

Впервые задачу по управляемому термоядерному синтезу в Советском Союзе сформулировал и предложил для неё некоторое конструктивное решение советский физик Лаврентьев О. А. . Кроме него важный вклад в решение проблемы внесли такие выдающиеся физики, как А. Д. Сахаров и И. Е. Тамм , а также Л. А. Арцимович , возглавлявший советскую программу по управляемому термоядерному синтезу с 1951 года.

Исторически вопрос управляемого термоядерного синтеза на мировом уровне возник в середине XX века. Известно, что И. В. Курчатов в 1956 году высказал предложение о сотрудничестве учёных-атомщиков разных стран в решении этой научной проблемы. Это произошло во время посещения Британского ядерного центра «Харуэлл» (англ. ) .

Типы реакций

Реакция синтеза заключается в следующем: два или больше атомных ядра в результате применения некоторой силы сближаются настолько, чтобы силы, действующие на таких расстояниях , преобладали над силами кулоновского отталкивания между одинаково заряженными ядрами, в результате чего формируется новое ядро . При создании нового ядра выделится большая энергия сильного взаимодействия . По известной формуле E=mc² , высвободив энергию, система нуклонов потеряет часть своей массы. Атомные ядра, имеющие небольшой электрический заряд, проще свести на нужное расстояние, поэтому тяжелые изотопы водорода являются одними из лучших видов топлива для реакции синтеза.

Установлено, что смесь двух изотопов , дейтерия и трития, требует менее всего энергии для реакции синтеза по сравнению с энергией, выделяемой во время реакции. Однако, хотя смесь дейтерия и трития (D-T) является предметом большинства исследований синтеза, она в любом случае не является единственным видом потенциального горючего. Другие смеси могут быть проще в производстве; их реакция может надежнее контролироваться, или, что более важно, производить меньше нейтронов . Особенный интерес вызывают так называемые «безнейтронные» реакции, поскольку успешное промышленное использование такого горючего будет означать отсутствие долговременного радиоактивного загрязнения материалов и конструкции реактора, что, в свою очередь, могло бы положительно повлиять на общественное мнение и на общую стоимость эксплуатации реактора, существенно уменьшив затраты на вывод из эксплуатации и утилизацию. Проблемой остается то, что реакцию синтеза с использованием альтернативных видов горючего намного сложнее поддерживать, потому D-T реакция считается только необходимым первым шагом.

Управляемый термоядерный синтез может использовать различные виды термоядерных реакций в зависимости от вида применяемого топлива.

Реакция дейтерий + тритий (Топливо D-T)

Самая легко осуществимая реакция - дейтерий + тритий :

2 H + 3 H = 4 He + n при энергетическом выходе 17,6 МэВ (мегаэлектронвольт).

Такая реакция наиболее легко осуществима с точки зрения современных технологий, даёт значительный выход энергии, топливные компоненты дешевы. Недостаток - выход нежелательной нейтронной радиации .

Два ядра : дейтерия и трития сливаются, с образованием ядра гелия (альфа-частица) и высокоэнергетического нейтрона :

Токамак (ТОроидальная КАмера с МАгнитными Катушками) - тороидальная установка для магнитного удержания плазмы. Плазма удерживается не стенками камеры, которые не способны выдержать её температуру, а специально создаваемым магнитным полем . Особенностью токамака является использование электрического тока, протекающего через плазму для создания тороидального поля, необходимого для равновесия плазмы.

Реакция дейтерий + гелий-3

Существенно сложнее, на пределе возможного, осуществить реакцию дейтерий + гелий-3

2 H + 3 He = 4 He + при энергетическом выходе 18,4 МэВ.

Условия её достижения значительно сложнее. Гелий-3 , кроме того, является редким и чрезвычайно дорогим изотопом. В промышленных масштабах в настоящее время не производится. Однако может быть получен из трития, получаемого в свою очередь на атомных электростанциях; или добыт на Луне .

Сложность проведения термоядерной реакции можно характеризовать тройным произведением nT τ (плотность на температуру на время удержания). По этому параметру реакция D- 3 He примерно в 100 раз сложнее, чем D-T.

Реакция между ядрами дейтерия (D-D, монотопливо)

В дополнение к основной реакции в ДД-плазме также происходят:

Эти реакции медленно протекают параллельно с реакцией дейтерий + гелий-3 , а образовавшиеся в ходе них тритий и гелий-3 с большой вероятностью немедленно реагируют с дейтерием .

Другие типы реакций

Возможны и некоторые другие типы реакций. Выбор топлива зависит от множества факторов - его доступности и дешевизны, энергетического выхода, лёгкости достижения требующихся для реакции термоядерного синтеза условий (в первую очередь, температуры), необходимых конструктивных характеристик реактора и т. д.

«Безнейтронные» реакции

Наиболее перспективны так называемые «безнейтронные» реакции, так как порождаемый термоядерным синтезом нейтронный поток (например, в реакции дейтерий-тритий) уносит значительную часть мощности и порождает наведенную радиоактивность в конструкции реактора. Реакция дейтерий + гелий-3 является перспективной в том числе и по причине отсутствия нейтронного выхода.

Реакции на лёгком водороде

D + T → 4 He (3,5 МэВ) + n (14,1 МэВ).

Однако при этом бо́льшая часть (более 80 %) выделяемой кинетической энергии приходится именно на нейтрон. В результате столкновений осколков с другими атомами эта энергия преобразуется в тепловую . Помимо этого, быстрые нейтроны создают значительное количество радиоактивных отходов . В отличие от этого, синтез дейтерия и гелия-3 почти не производит радиоактивных продуктов:

D + 3 He → 4 He (3,7 МэВ) + p (14,7 МэВ), где p - протон .

Это позволяет использовать более простые и эффективные системы преобразования кинетической реакции синтеза, такие как магнитогидродинамический генератор .

Конструкции реакторов

Существуют две принципиальные схемы осуществления управляемого термоядерного синтеза, разработки которых продолжаются в настоящее время (2012):

Первый вид термоядерных реакторов намного лучше разработан и изучен, чем второй.

Радиационная безопасность

Термоядерный реактор намного безопаснее ядерного реактора в радиационном отношении. Прежде всего, количество находящихся в нем радиоактивных веществ сравнительно невелико. Энергия, которая может выделиться в результате какой-либо аварии, тоже мала и не может привести к разрушению реактора. При этом в конструкции реактора есть несколько естественных барьеров, препятствующих распространению радиоактивных веществ. Например, вакуумная камера и оболочка криостата должны быть герметичными, иначе реактор просто не сможет работать. Тем не менее, при проектирования ITER большое внимание уделялось радиационной безопасности как при нормальной эксплуатации, так и во время возможных аварий.

Есть несколько источников возможного радиоактивного загрязнения:

• радиоактивный изотоп водорода - тритий ;
• наведённая радиоактивность в материалах установки в результате облучения нейтронами ;
• радиоактивная пыль, образующаяся в результате воздействия плазмы на первую стенку;
• радиоактивные продукты коррозии , которые могут образовываться в системе охлаждения.

Для того, чтобы предотвратить распространение трития и пыли, если они выйдут за пределы вакуумной камеры и криостата, необходима специальная система вентиляции которая должна поддерживать в здании реактора пониженное давление . Поэтому из здания не будет утечек воздуха, кроме как через фильтры вентиляции.

При строительстве реактора, ITER например, где только возможно, будут применяться материалы, уже испытанные в ядерной энергетике. Благодаря этому, наведённая радиоактивность будет сравнительно небольшой. В частности, даже в случае отказа систем охлаждения, естественной конвекции будет достаточно для охлаждения вакуумной камеры и других элементов конструкции.

Оценки показывают, что даже в случае аварии радиоактивные выбросы не будут представлять опасности для населения и не вызовут необходимости эвакуации.

Цикл топлива

Реакторы первого поколения будут, вероятнее всего, работать на смеси дейтерия и трития. Нейтроны , которые появляются в процессе реакции, поглотятся защитой реактора, а выделяющееся тепло будет использоваться для нагревания теплоносителя в теплообменнике , и эта энергия, в свою очередь, будет использоваться для вращения генератора .

. .

Реакция синтеза в качестве промышленного источника электроэнергии

Энергия синтеза рассматривается многими исследователями (в частности, Кристофером Ллуэллин-Смитом) в качестве «естественного» источника энергии в долгосрочной перспективе. Сторонники коммерческого использования термоядерных реакторов для производства электроэнергии приводят следующие аргументы в их пользу:

Стоимость электроэнергии в сравнении с традиционными источниками

Критики указывают, что вопрос о рентабельности ядерного синтеза в производстве электроэнергии в общих целях остается открытым. В том же исследовании, проведённом по заказу Бюро науки и техники британского парламента, указывается, что себестоимость производства электроэнергии с использованием термоядерного реактора будет, вероятно, в верхней части спектра стоимости традиционных источников энергии. Много будет зависеть от доступной в будущем технологии, структуры и регулирования рынка. Стоимость электроэнергии напрямую зависит от эффективности использования, длительности эксплуатации и стоимости утилизации реактора .

Отдельно стоит вопрос стоимости исследований. Страны Евросоюза тратят около 200 млн евро ежегодно на исследования, и прогнозируется, что нужно еще несколько десятилетий, пока промышленное использование ядерного синтеза станет возможным. Сторонники альтернативных неядерных источников электроэнергии считают, что было бы целесообразнее направить эти средства на внедрение возобновляемых источников электроэнергии.

Доступность коммерческой энергии ядерного синтеза

Несмотря на распространённый оптимизм (с начала первых исследований 1950-х годов), существенные препятствия между сегодняшним пониманием процессов ядерного синтеза, технологическими возможностями и практическим использованием ядерного синтеза до сих пор не преодолены. Неясным является даже то, насколько может быть рентабельным производство электроэнергии с использованием термоядерного синтеза. Хотя наблюдается постоянный прогресс в исследованиях, исследователи то и дело сталкиваются с новыми проблемами. Например, проблемой является разработка материала, способного выдержать нейтронную бомбардировку, которая, как оценивается, должна быть в 100 раз интенсивнее, чем в традиционных ядерных реакторах. Тяжесть проблемы усугубляется тем, что сечение взаимодействия нейтронов с ядрами с ростом энергии перестаёт зависеть от числа протонов и нейтронов и стремится к сечению атомного ядра - и для нейтронов энергии 14 МэВ просто не существует изотопа с достаточно малым сечением взаимодействия. Это обуславливает необходимость очень частой замены конструкций D-T и D-D реактора и снижает его рентабельность настолько, что стоимость конструкций реакторов из современных материалов для этих двух типов оказывается больше стоимости произведённой на них энергии. Решения возможны трёх типов:

1. Отказ от чистого ядерного синтеза и употребление его в качестве источника нейтронов для деления урана или тория.
2. Отказ от D-T и D-D синтеза в пользу других реакций синтеза (например D-He).
3. Резкое удешевление конструкционных материалов или разработка процессов их восстановления после облучения. Требуются также гигантские вложения в материаловедение, но перспективы неопределённые.

Побочные реакции D-D (3 %) при синтезе D-He осложняют изготовление рентабельных конструкций для реактора, но не невозможны на современном технологическом уровне.

Различают следующие фазы исследований:

1. Равновесие или режим «перевала» (Break-even): когда общая энергия, выделяемая в процессе синтеза, равна общей энергии, затраченной на запуск и поддержку реакции. Это соотношение помечают символом Q .

2. Пылающая плазма (Burning Plasma): промежуточный этап, на котором реакция будет поддерживаться главным образом альфа-частицами, которые продуцируются в процессе реакции, а не внешним подогревом. Q ≈ 5. До сих пор (2012) не достигнут.

3. Воспламенение (Ignition): стабильная самоподдерживающаяся реакция. Должна достигаться при больших значениях Q . До сих пор не достигнуто.

Следующим шагом в исследованиях должен стать Международный термоядерный экспериментальный реактор (International Thermonuclear Experimental Reactor, ITER). На этом реакторе планируется провести исследование поведения высокотемпературной плазмы (пылающая плазма с Q ~ 30) и конструктивных материалов для промышленного реактора.

Окончательной фазой исследований станет DEMO : прототип промышленного реактора , на котором будет достигнуто воспламенение, и продемонстрирована практическая пригодность новых материалов. Самые оптимистичные прогнозы завершения фазы DEMO: 30 лет. Учитывая ориентировочное время на построение и введение в эксплуатацию промышленного реактора, нас отделяет ~40 лет от промышленного использования термоядерной энергии.

Существующие токамаки

Всего в мире было построено около 300 токамаков. Ниже перечислены наиболее крупные из них.

• СССР и Россия
  • Т-3 - первый функциональный аппарат.
  • Т-4 - увеличенный вариант Т-3
  • Т-7 - уникальная установка, в которой впервые в мире реализована относительно крупная магнитная система со сверхпроводящим соленоидом на базе ниобата олова , охлаждаемого жидким гелием . Главная задача Т-7 была выполнена: подготовлена перспектива для следующего поколения сверхпроводящих соленоидов термоядерной энергетики.
  • Т-10 и PLT - следующий шаг в мировых термоядерных исследованиях, они почти одинакового размера, равной мощности, с одинаковым фактором удержания. И полученные результаты идентичны: на обоих реакторах достигнута заветная температура термоядерного синтеза, а отставание по критерию Лоусона - всего в двести раз.
  • Т-15 - реактор сегодняшнего дня со сверхпроводящим соленоидом, дающим поле напряжённостью 3,6 Тл.

• Ливия
  • ТМ-4А

Ссылки

• Е.П. Велихов; С.В. Мирнов Управляемый термоядерный синтез выходит на финишную прямую (PDF). Троицкий институт инновационных и термоядерных исследований. Российский научный центр «Курчатовский институт». . ac.ru. - Популярное изложение проблемы.. Архивировано из первоисточника 5 февраля 2012. Проверено 8 августа 2007.
• К. Ллуэллин-Смит. На пути к термоядерной энергетике. Материалы лекции, прочитанной 17 мая 2009 года в ФИАНе .
• Грандиозный эксперимент по термоядерному синтезу проведут в США.

См. также

Примечания

1. Бондаренко Б. Д. «Роль О. А. Лаврентьева в постановке вопроса и инициировании исследований по управляемому термоядерному синтезу в СССР » // УФН 171 , 886 (2001).
2. Отзыв А. Д. Сахарова, опубликованный в разделе «Из Архива Президента Российской Федерации». УФН 171 , 902 (2001), стр. 908.
3. Научное сообщество физиков СССР. 1950-е-1960-е годы. Документы, воспоминания, исследования / Составители и редакторы П. В. Визгин и А. В. Кессених. - СПб. : РГХА, 2005. - Т. I. - С. 23. - 720 с. - 1000 экз.
4. В ранних термоядерных боеприпасах США использовался также и дейтерид природного лития, содержащего в основном изотоп лития с массовым числом 7. Он также служит источником трития, но для этого нейтроны, участвующие в реакции, должны иметь энергию 10 МэВ и выше.
5. Термоядерные электростанции безнейтронного цикла (например, D + 3 He → p + 4 He + 18,353 МэВ) c МГД-генератором на высокотемпературной плазме;
6. Е. П. Велихов , С. В. Путвинский Термоядерный реактор . Fornit (22 октября 1999 года). - Доклад от 22.10.1999, выполненный в рамках Energy Center of the World Federation of Scientists. Архивировано из первоисточника 5 февраля 2012. Проверено 16 января 2011.
7. (англ.) Postnote: Nuclear Fusion , 2003
8. EFDA | European Fusion Development Agreement
9. Tore Supra
10. Tokamak Fusion Test Reactor
11. Princeton Plasma Physics Laboratory Overview
12. MIT Plasma Science & Fusion Center: research>alcator>
13. Home - Fusion Website
14. Fusion Plasma Research
15. The Artificial Sun-中安在线-english
16. Термояд вышел из нуля - Газета. Ru
17. Информация о фильме «Человек-паук 2» («Spider-Man 2») - Кинотеатр «Космос»

Ядерные технологии
Инженерия
Материалы
Ядерная энергия
Ядерная медицина
Ядерное оружие

Энергетика структура по продуктам и отраслям

Электроэнергетика : электроэнергия

Традиционная Тепловые электростанции Конденсационная электростанция (КЭС) Теплоэлектроцентраль (ТЭЦ) Гидроэнергетика Гидроэлектростанция (ГЭС) Гидроаккумулирующая электростанция (ГАЭС) Атомная Атомная электростанция (АЭС) Плавучая атомная электростанция (ПАТЭС) Альтернативная Геотермальная Геотермальные электростанции (ГеоТЭС) Гидроэнергетика Малые гидроэлектростанции (МГЭС) Приливные электростанции (ПЭС) Волновые электростанции Осмотические электростанции Ветроэнергетика Ветряные электростанции (ВЭС) Солнечная Солнечные электростанции (СЭС) Водородная Водородные электростанции Установки на топливных элементах Биоэнергетика Биоэлектростанции (БиоТЭС) Малая Дизельные электростанции Газопоршневые электростанции Газотурбинные установки малой мощности Бензиновые электростанции

Текущая версия страницы пока не проверялась

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от, проверенной 4 июня 2018; проверки требуют.

Управляемый термоядерный синтез (УТС ) - синтез более тяжёлых атомных ядер из более лёгких с целью получения энергии, который, в отличие от взрывного термоядерного синтеза (используемого в термоядерных взрывных устройствах), носит управляемый характер. Управляемый термоядерный синтез отличается от традиционной ядерной энергетики тем, что в последней используется реакция распада , в ходе которой из тяжёлых ядер получаются более лёгкие ядра. В основных ядерных реакциях , которые планируется использовать в целях осуществления управляемого термоядерного синтеза, будут применяться дейтерий (2 H) и тритий (3 H) , а в более отдалённой перспективе гелий-3 (3 He) и бор-11 (11 B) . [ ]

Впервые задачу по управляемому термоядерному синтезу в Советском Союзе сформулировал и предложил для неё некоторое конструктивное решение советский физик Олег Лаврентьев .

Исторически вопрос управляемого термоядерного синтеза на мировом уровне возник в середине XX века.

Атомные ядра состоят из двух типов нуклонов - протонов и нейтронов . Их удерживает вместе так называемое сильное взаимодействие . При этом энергия связи каждого нуклона с другими зависит от общего количества нуклонов в ядре, как показано на графике. Из графика видно, что у лёгких ядер с увеличением количества нуклонов энергия связи растёт, а у тяжёлых падает. Если добавлять нуклоны в лёгкие ядра или удалять нуклоны из тяжёлых атомов, то эта разница в энергии связи будет выделяться в виде разницы между затратами на осуществление реакции и кинетической энергией высвобождающихся частиц. Кинетическая энергия (энергия движения) частиц переходит в тепловое движение атомов после соударения частиц с атомами. Таким образом ядерная энергия проявляется в виде нагрева. [ ]

Изменение состава ядра называется ядерным превращением или ядерной реакцией . Ядерная реакция с увеличением количества нуклонов в ядре называется термоядерной реакцией или ядерным синтезом . Ядерная реакция с уменьшением количества нуклонов в ядре - ядерным распадом или делением ядра . [ ]

Установлено, что смесь двух изотопов , дейтерия и трития, требует меньше энергии для реакции синтеза по сравнению с энергией, выделяемой во время реакции. Однако, хотя смесь дейтерия и трития (D-T) является предметом большинства исследований синтеза, она в любом случае не является единственным видом потенциального горючего. Другие смеси могут быть проще в производстве; их реакция может надёжнее контролироваться, или, что более важно, производить меньше нейтронов . Особенный интерес вызывают так называемые «безнейтронные» реакции, поскольку успешное промышленное использование такого горючего будет означать отсутствие долговременного радиоактивного загрязнения материалов и конструкции реактора, что, в свою очередь, могло бы положительно повлиять на общественное мнение и на общую стоимость эксплуатации реактора, существенно уменьшив затраты на вывод из эксплуатации и утилизацию. Проблемой остаётся то, что реакцию синтеза с использованием альтернативных видов горючего намного сложнее поддерживать, потому реакция D-T считается только необходимым первым шагом. [ ]

Управляемый термоядерный синтез может использовать различные виды термоядерных реакций в зависимости от вида применяемого топлива. [ ]

Реакция, осуществимая при наиболее низкой температуре - дейтерий + тритий :

Такая реакция даёт значительный выход энергии. Недостатки - высокая цена трития, выход нежелательной нейтронной радиации . [ ]

Существенно сложнее, на пределе возможного, осуществить реакцию дейтерий + гелий-3

Условия её достижения значительно сложнее. Гелий-3 , кроме того, является редким и чрезвычайно дорогим изотопом. В промышленных масштабах в настоящее время не производится [ ] . Однако может быть получен из трития, получаемого в свою очередь на атомных электростанциях ; или добыт на Луне .

Сложность проведения термоядерной реакции можно характеризовать тройным произведением nT τ (плотность на температуру на время удержания). По этому параметру реакция D- 3 He примерно в 100 раз сложнее, чем D-T.

Также возможны реакции между ядрами дейтерия , они идут немного труднее реакции с участием гелия-3 :

Эти реакции медленно протекают параллельно с реакцией дейтерий + гелий-3 , а образовавшиеся в ходе них тритий и гелий-3 с большой вероятностью немедленно реагируют с дейтерием .

Возможны и некоторые другие типы реакций. Выбор топлива зависит от множества факторов - его доступности и дешевизны, энергетического выхода, лёгкости достижения требующихся для реакции термоядерного синтеза условий (в первую очередь, температуры), необходимых конструктивных характеристик реактора и т. д.

Наиболее перспективны так называемые «безнейтронные» реакции, так как порождаемый термоядерным синтезом нейтронный поток (например, в реакции дейтерий-тритий) уносит значительную часть мощности и порождает наведенную радиоактивность в конструкции реактора. Реакция дейтерий + гелий-3 является перспективной в том числе и по причине отсутствия нейтронного выхода (но при реакции дейтерий-дейтерий образуется тритий, который может провзаимодействовать с дейтерием, в результате «безнейтронного» термояда нет).

Существуют две принципиальные схемы осуществления управляемого термоядерного синтеза, разработки которых продолжаются в настоящее время (2017):

Первый вид термоядерных реакторов намного лучше разработан и изучен, чем второй.

Термоядерный реактор намного безопаснее ядерного реактора в радиационном отношении. Прежде всего, количество находящихся в нём радиоактивных веществ сравнительно невелико. Энергия, которая может выделиться в результате какой-либо аварии, тоже мала и не может привести к разрушению реактора. При этом в конструкции реактора есть несколько естественных барьеров, препятствующих распространению радиоактивных веществ. Например, вакуумная камера и оболочка криостата должны быть герметичными, иначе реактор просто не сможет работать. Тем не менее, при проектировании ITER большое внимание уделялось радиационной безопасности как при нормальной эксплуатации, так и во время возможных аварий.

Для того, чтобы предотвратить распространение трития и пыли, если они выйдут за пределы вакуумной камеры и криостата, необходима специальная система вентиляции , которая должна поддерживать в здании реактора пониженное давление . Поэтому из здания не будет утечек воздуха, кроме как через фильтры вентиляции.

При строительстве реактора, например ITER , где только возможно, будут применяться материалы, уже испытанные в ядерной энергетике. Благодаря этому наведённая радиоактивность будет сравнительно небольшой. В частности, даже в случае отказа систем охлаждения естественной конвекции будет достаточно для охлаждения вакуумной камеры и других элементов конструкции. является экзотермической , обеспечивая получение небольшой энергии для реактора. Реакция с 7 Li является эндотермической - но не потребляет нейтронов . По крайней мере, некоторые реакции 7 Li необходимы для замены нейтронов, потерянных в реакции с другими элементами. Большинство конструкций реактора используют естественные смеси изотопов лития.

Существуют, в теории, альтернативные виды топлива, которые лишены указанных недостатков. Но их использованию препятствует фундаментальное физическое ограничение. Чтобы получить достаточное количество энергии из реакции синтеза, необходимо удерживать достаточно плотную плазму при температуре синтеза (10 8 K) на протяжении определённого времени. Этот фундаментальный аспект синтеза описывается произведением плотности плазмы n на время содержания нагретой плазмы τ , что требуется для достижения точки равновесия. Произведение n τ зависит от типа горючего и является функцией температуры плазмы. Из всех видов горючего дейтерий-тритиевая смесь требует самого низкого значения n τ , по меньшей мере на порядок, и самую низкую температуру реакции, по меньшей мере в 5 раз. Таким образом, реакция D-T является необходимым первым шагом, однако использование других видов горючего остаётся важной целью исследований. [ ]

Энергия синтеза рассматривается многими исследователями в качестве «естественного» источника энергии в долгосрочной перспективе. Сторонники коммерческого использования термоядерных реакторов для производства электроэнергии приводят следующие аргументы в их пользу:

Критики указывают, что вопрос о рентабельности ядерного синтеза в производстве электроэнергии в общих целях остаётся открытым. В том же исследовании, проведённом по заказу Бюро науки и техники британского парламента, указывается, что себестоимость производства электроэнергии с использованием термоядерного реактора будет, вероятно, в верхней части спектра стоимости традиционных источников энергии. Много будет зависеть от доступной в будущем технологии, структуры и регулирования рынка. Стоимость электроэнергии напрямую зависит от эффективности использования, длительности эксплуатации и стоимости утилизации реактора .

Несмотря на распространённый оптимизм (с начала первых исследований 1950-х годов), существенные препятствия между сегодняшним пониманием процессов ядерного синтеза, технологическими возможностями и практическим использованием ядерного синтеза до сих пор не преодолены. Неясным является даже то, насколько может быть рентабельным производство электроэнергии с использованием термоядерного синтеза. Хотя наблюдается постоянный прогресс в исследованиях, исследователи то и дело сталкиваются с новыми проблемами. Например, проблемой является разработка материала, способного выдержать нейтронную бомбардировку, которая, как оценивается, должна быть в 100 раз интенсивнее, чем в традиционных ядерных реакторах. Тяжесть проблемы усугубляется тем, что сечение взаимодействия нейтронов с ядрами с ростом энергии перестаёт зависеть от числа протонов и нейтронов и стремится к сечению атомного ядра - и для нейтронов энергии 14 МэВ просто не существует изотопа с достаточно малым сечением взаимодействия. Это обусловливает необходимость очень частой замены конструкций D-T- и D-D-реактора и снижает его рентабельность настолько, что стоимость конструкций реакторов из современных материалов для этих двух типов оказывается больше стоимости произведённой на них энергии. Решения возможны трёх типов [ ] :

Побочные реакции D-D (3 %) при синтезе D-He осложняют изготовление рентабельных конструкций для реактора, хотя они возможны на современном технологическом уровне.

Следующим шагом в исследованиях должен стать (International Thermonuclear Experimental Reactor, ITER). На этом реакторе планируется провести исследование поведения высокотемпературной плазмы (пылающая плазма с Q ~ 30) и конструктивных материалов для промышленного реактора.

Окончательной фазой исследований станет DEMO : прототип промышленного реактора , на котором будет достигнуто воспламенение, и продемонстрирована практическая пригодность новых материалов. Самые оптимистичные прогнозы завершения фазы DEMO: 30 лет. Вслед за DEMO может начаться проектирование и строительство коммерческих термоядерных реакторов (условно называются ТЯЭС - термоядерные электростанции). Строительство ТЯЭС может начаться не раньше 2045 года.

Всего в мире было построено около 300 токамаков . Ниже перечислены наиболее крупные из них.

Термоядерная реакция - это реакция синтеза легких ядер в более тяжелые.

Для ее осуществления необходимо, чтобы исходные нуклоны или легкие ядра сблизились до расстояний, равных или меньших радиуса сферы действия ядерных сил притяжения (т.е. до расстояний 10 -15 м). Такому взаимному сближению ядер препятствуют кулоновские силы отталкивания, действующие между положительно заряженными ядрами. Для возникновения реакции синтеза необходимо нагреть вещество большой плотности до сверхвысоких температур (порядка сотен миллионов Кельвин), чтобы кинетическая энергия теплового движения ядер оказалась достаточной для преодоления кулоновских сил отталкивания. При таких температурах вещество существует в виде плазмы. Поскольку синтез может происходить только при очень высоких температурах, ядерные реакции синтеза и получили название термоядерных реакций (от греч. therme "тепло, жар").

В термоядерных реакциях выделяется огромная энергия. Например, в реакции синтеза дейтерия с образованием гелия

\(~^2_1D + \ ^2_1D \to \ ^3_2He + \ ^1_0n\)

выделяется 3,2 МэВ энергии. В реакции синтеза дейтерия с образованием трития

\(~^2_1D + \ ^2_1D \to \ ^3_1T + \ ^1_1p\)

выделяется 4,0 МэВ энергии, а в реакции

\(~^2_1D + \ ^3_1T \to \ ^4_2He + \ ^1_0n\)

выделяется 17,6 МэВ энергии.

Рис. 1. Схема реакции дейтерий-тритий

В настоящее время контролируемая термоядерная реакция осуществляется путем синтеза дейтерия \(~^2H\) и трития \(~^3H\). Запасов дейтерия должно хватить на миллионы лет, а запасы легко добываемого лития (для получения трития) вполне достаточны для обеспечения потребностей в течение сотен лет.

Однако при этой реакции большая часть (более 80 %) выделяемой кинетической энергии приходится именно на нейтрон. В результате столкновений осколков с другими атомами эта энергия преобразуется в тепловую. Помимо этого, быстрые нейтроны создают значительное количество радиоактивных отходов.

Поэтому наиболее перспективны «безнейтронные» реакции, например, дейтерий + гелий-3.

\(~D + \ ^3He \to \ ^4He + p\)

У этой реакции отсутствует нейтронный выход, который уносит значительную часть мощности и порождает наведенную радиоактивность в конструкции реактора. Кроме того, запасы гелия-3 на Земле составляют от 500 кг до 1 тонны, однако на Луне он находится в значительном количестве: до 10 млн тонн (по минимальным оценкам - 500 тысяч тонн). В то же время его можно легко получать и на Земле из широко распространённого в природе лития-6 на существующих ядерных реакторах деления.

Термоядерное оружие

На Земле первая термоядерная реакция была осуществлена при взрыве водородной бомбы 12 августа 1953 года на Семипалатинском полигоне. «Ее отцом» стал академик Андрей Дмитриевич Сахаров, трижды удостоенный звания Героя Социалистического Труда за разработку термоядерного оружия. Высокую температуру, необходимую для начала термоядерной реакции, в водородной бомбе получали в результате взрыва входящей в ее состав атомной бомбы, играющей роль детонатора. Термоядерные реакции, происходящие при взрывах водородных бомб, являются неуправляемыми.

Рис. 2. Водородная бомба

См. также

Управляемые термоядерные реакции

Если бы в земных условиях была возможность осуществлять легко управляемые термоядерные реакции, человечество получило бы практически неисчерпаемый источник энергии, так как запасы водорода на Земле огромны. Однако на пути осуществления энергетически выгодных управляемых термоядерных реакций стоят большие технические трудности. Прежде всего необходимо создавать температуры порядка 10 8 К. Такие сверхвысокие температуры могут быть получены путем создания в плазме электрических разрядов большой мощности.

Токамак

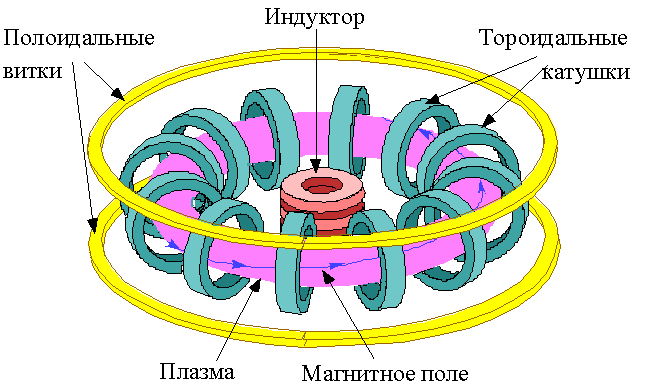

Этот метод используют в установках типа "Токамак" (ТОриодальная КАмера с МАгнитными Катушками), впервые созданных в Институте атомной энергии им. И. В. Курчатова. В таких установках плазму создают в тороидальной камере, являющейся вторичной обмоткой мощного импульсного трансформатора. Его первичная обмотка подключена к батарее конденсаторов очень большой емкости. Камеру заполняют дейтерием. При разряде батареи конденсаторов через первичную обмотку в тороидальной камере возбуждается вихревое электрическое поле, вызывающее ионизацию дейтерия и появление в нем мощного импульса электрического тока, что приводит к сильному нагреванию газа и образованию высокотемпературной плазмы, в которой может возникнуть термоядерная реакция.

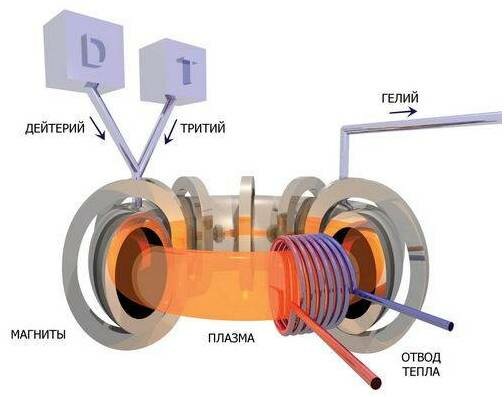

Рис. 3. Принципиальная схема работы реактора

Главная трудность заключается в том, чтобы удержать плазму внутри камеры в течение 0,1-1 с без ее контакта со стенками камеры, поскольку не существует материалов, способных выдерживать столь высокие температуры. Эту трудность удается частично преодолеть с помощью тороидального магнитного поля, в котором находится камера. Под действием магнитных сил плазма скручивается в шнур и как бы "висит" на линиях индукции магнитного поля, не касаясь стенок камеры.

Началом современной эпохи в изучении возможностей термоядерного синтеза следует считать 1969 год, когда на российской установке Токамак Т3 в плазме объемом около 1 м 3 была достигнута температура 3 M°C. После этого ученые во всем мире признали конструкцию токамака наиболее перспективной для магнитного удержания плазмы. Уже через несколько лет было принято смелое решение о создании установки JET (Joint European Torus) со значительно большим объемом плазмы (100 м 3). Рабочий цикл установки составляет примерно 1 минуту, так как ее тороидальные катушки изготовлены из меди и быстро нагреваются. Эта установка начала работать в 1983 году и остается пока крупнейшим в мире токамаком, обеспечивающим нагрев плазмы до температуры 150 M°C.

Рис. 4. Конструкция реактора JET

В 2006 представители России, Южной Кореи, Китая, Японии, Индии, Евросоюза и США подписали в Париже соглашение о начале работ по строительству первого Международного термоядерного экспериментального реактора (International Tokamak Experimental Reactor - ITER). Магнитные катушки реактора ITER будут созданы на основе сверхпроводящих материалов (что, в принципе, позволяет работать непрерывно при условии поддержания тока в плазме), так что проектировщики надеются обеспечить гарантированный рабочий цикл длительностью не менее 10 минут.

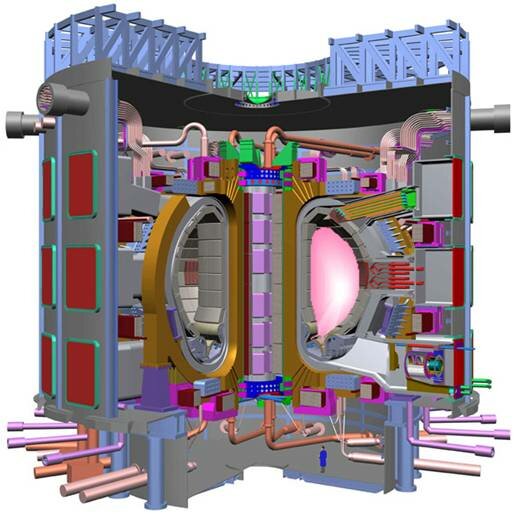

Рис. 5. Конструкция реактора ITER.

Реактор будет построен в районе города Кадараш (Cadarache), расположенного в 60 километрах от Марселя на юге Франции. Работы по подготовке стройплощадки начнутся весной будущего года. Возведение самого реактора планируется начать в 2009 году.

Строительство продлится десять лет, работы на реакторе предполагается проводить в течение двадцати лет. Общая стоимость проекта составляет примерно 10 миллиардов долларов. Сорок процентов расходов будет нести Евросоюз, шестьдесят процентов придутся в равных долях на остальных участников проекта.

См. также

1. Международный экспериментальный термоядерный реактор
2. Новая установка для запуска термоядерного синтеза: 25.01.2010

Лазерный термоядерный синтез (УЛС)

Другим путем достижения этой цели является лазерный термоядерный синтез. Сущность такого метода состоит в следующем. Замороженную смесь дейтерия и трития, приготовленную в виде шариков диаметром менее 1 мм, равномерно облучают со всех сторон мощным лазерным излучением. Это приводит к нагреванию и испарению вещества с поверхности шариков. При этом давление внутри шариков возрастает до величин порядка 10 15 Па. Под действием такого давления происходят увеличение плотности и сильное нагревание вещества в центральной части шариков и начинается термоядерная реакция.

В отличие от магнитного удержания плазмы, в лазерном время удержания (т. е. время существования плазмы с высокой плотностью и температурой, определяющее длительность термоядерных реакций) составляет 10 –10 - 10 –11 с, поэтому ЛТС может осуществляться только в импульсном режиме. Предложение использовать лазеры для термоядерного синтеза впервые было высказано в Физическом институте им. П. Н. Лебедева АН СССР в 1961 Н. Г. Басовым и О. Н. Крохиным.

В Ливерморской национальной лаборатории имени Лоуренса в Калифорнии закончено (май 2009) строительство самого мощного в мире лазерного комплекса. Он получил название «Национальная зажигательная установка» (US National Ignition Facility, NIF). Строительство продолжалось 12 лет. На лазерный комплекс было потрачено 3,5 млрд. долл.

Рис. 7. Принципиальная схема УЛС

В основе NIF – 192 мощных лазера, которые будут одновременно направляться на миллиметровую сферическую мишень (около 150 микрограммов термоядерного топлива – смесь дейтерия и трития; в дальнейшем радиоактивный тритий можно будет заменить легким изотопом гелия-3). Температура мишени достигнет в результате 100 млн. градусов, при этом давление внутри шарика в 100 млрд. раз превысит давление земной атмосферы.

См. также

1. Управляемый термоядерный синтез: ТОКАМАКИ против лазерного термояда 16.05.2009

Преимущества синтеза

Сторонники использования термоядерных реакторов для производства электроэнергии приводят следующие аргументы в их пользу:

• практически неисчерпаемые запасы топлива (водород). Например, количество угля, необходимого для обеспечения работы тепловой электростанции мощностью 1 ГВт составляет 10000 тонн в день (десять железнодорожных вагонов), а термоядерная установка такой же мощности будет потреблять в день лишь около 1 килограмма смеси D + T . Озеро среднего размера в состоянии обеспечить любую страну энергией на сотни лет. Это делает невозможным монополизацию горючего одной или группой стран;
• отсутствие продуктов сгорания;
• нет необходимости использовать материалы которые могут быть использованы для производства ядерного оружия, таким образом исключается случаи саботажа и терроризма;
• по сравнению с ядерными реакторами, вырабатывается незначительное количество радиоактивных отходов с коротким периодом полураспада;
• реакция синтеза не производит атмосферных выбросов углекислоты, что является главным вкладом в глобальное потепление.

Почему создание термоядерных установок столь затянулось?

1. Долгое время считалось, что проблема практического использования энергии термоядерного синтеза не требует срочных решений и действий, так как еще в 80-х годах прошлого столетия источники ископаемого топлива казались неистощимыми, а проблемы экологии и изменения климата не волновали общественность. На основании оценок Геологической службы США (2009) рост мировой добычи нефти будет продолжаться не более 20 ближайших лет (другие специалисты предсказывают, что пик добычи будет достигнут уже через 5–10 лет), после чего объем добываемой нефти начнет уменьшаться со скоростью около 3 % в год. Перспективы добычи природного газа выглядят ненамного лучше. Обычно говорят, что каменного угля нам хватит еще на 200 лет, но этот прогноз основан на сохранении существующего уровня добычи и расхода. Между тем, потребление угля сейчас возрастает на 4,5 % в год, что сразу сокращает упомянутый период в 200 лет всего до 50 лет! Из сказанного ясно, что уже сейчас мы должны готовиться к окончанию эпохи использования ископаемых типов горючего . 2. Термоядерную установку нельзя создать и продемонстрировать в малых размерах. Научно-технические возможности и преимущества термоядерных установок могут быть проверены и продемонстрированы лишь на достаточно крупных станциях, типа упоминавшегося реактора ITER. Общество просто не было готово к финансированию столь крупных проектов, пока не было достаточной уверенности в успехе.

Будущего. Ученые еще 60-70 лет назад искали способы боле дешевой энергии. Способ известен уже давно, но управлять энергией такой мощи и в наши дни остается невозможным. Речь идет о термоядерном синтезе. Управляемый термоядерный синтез - это синтез более тяжёлых атомных ядер из более лёгких с целью получения огромной энергии, который, в отличие от взрывного термоядерного синтеза (используемого в водородных бомбах), носит полностью управляемый характер.

Управляемый термоядерный синтез отличается от традиционной тем, что в последней используется реакция распада в ходе которой из тяжёлых ядер можно получить более лёгкие ядра. Термоядерный реактор намного безопаснее ядерного реактора (атомный реактор) в радиационном отношении. Прежде всего, количество находящихся в нем радиоактивных веществ сравнительно невелико, это делает его экологически почти чистым.

Энергия, которая может выделиться в результате какой-то аварии, тоже сравнительно малая и не может привести к разрушению реактора. При этом в конструкции реактора есть несколько естественных препятствий, препятствующих распространению радиоактивных веществ. Например, вакуумная камера и оболочка ктиостата должны быть полностью герметичными, иначе реактор просто не сможет работать. Тем не менее, при проектировании большое внимание уделялось радиационной безопасности как при нормальной эксплуатации, так и во время возможных аварий.

Термоядерный синтез, реакция изотопов водорода, в отличии от атомной реакции, термоядерная реакция - это реакция синтеза, в конечном итоге образуется гелий, а гелий образуется с выбросом колоссальной тепловой энергии. Термоядерный синтез возможно получить только в специальном устройстве которое называется токамаком (тороидальная камера с магнитными катушками), советский аналог - синхрофазотрон. Опыты по в области термоядерной энергетики начали проводится в советском союзе еще в 30-е годы прошлого века, но вопрос до сих пор не полностью решен.

Огромная тепловая энергия не управляемая, и используется только в термоядерном оружие. Проект первого в мире термоядерного реактора уже как 10 лет запущен, строительство началось во франции и по словам ученых первый управляемый термоядерный синтез мир увидит в 2026-ом году. Если удастся осуществить синтез, то скорее всего цены на электрическую энергию резко спадут, ведь для термоядерного синтеза нужна только вода...

Для сравнения скажем, что если 1 стакан воды подвергнуть термоядерному синтезу, то можно снабжать электроэнергией небольшой город в течении 1 дня! Вот какой мощью обладает вода! (точнее водород). Но кроме термоядерного синтеза есть еще несколько видов альтернативных способов получения электрической, но об этом вы можете узнать в этого обзора, спасибо за внимание - А. Касьян.

Обсудить статью УПРАВЛЯЕМЫЙ ТЕРМОЯДЕРНЫЙ СИНТЕЗ
