Стереометрия
Взаимное расположение прямых и плоскостей
В пространстве
Параллельность прямых и плоскостей
Две прямые в пространстве называются параллельными , если они лежат в одной плоскости и не пересекаются.
Прямая и плоскость называются параллельными , если они не пересекаются.
Две плоскости называются параллельными , если они не пересекаются.
Прямые, которые не пересекаются и не лежат в одной плоскости, называются скрещивающимися .
Признак параллельности прямой и плоскости . Если прямая, не принадлежащая плоскости, параллельна какой-нибудь прямой в этой плоскости, то она параллельна и самой плоскости.
Признак параллельности плоскостей . Если две пересекающиеся прямые одной плоскости соответственно параллельны двум прямым другой плоскости, то эти плоскости параллельны.
Признак скрещивающихся прямых . Если одна из двух прямых лежит в плоскости, а другая пересекает эту плоскость в точке, не принадлежащей первой прямой, то данные прямые скрещиваются.
Теоремыо параллельных прямых и параллельных плоскостях.
1. Две прямые, параллельные третьей прямой, параллельны.
2. Если одна из двух параллельных прямых пересекает плоскость, то и другая прямая пересекает эту плоскость.
3. Через точку вне данной прямой можно провести прямую, параллельную данной, и только одну.
4. Если прямая параллельна каждой из двух пересекающихся плоскостей, то она параллельна их линии пересечения.
5. Если две параллельные плоскости пересекаются третьей плоскостью, то линии пересечения параллельны.
6. Через точку, не лежащую в данной плоскости, можно провести плоскость, параллельную данной, и только одну.
7. Две плоскости, параллельные третьей, параллельны между собой.
8. Отрезки параллельных прямых, заключенные между параллельными плоскостями, равны.
Углы между прямыми и плоскостями
Углом между прямой и плоскостью называется угол между прямой и ее проекцией на плоскость (угол на рис. 1).
Углом между скрещивающимися прямыми называется угол между пересекающимися прямыми, параллельными соответственно данным скрещивающимся прямым.
Двугранным углом называется фигура, образованная двумя полуплоскостями с общей прямой. Полуплоскости называются гранями , прямая – ребром двугранного угла.
Линейным углом двугранного угла называется угол между полупрямыми, принадлежащими граням двугранного угла, исходящими из одной точки на ребре и перпендикулярными ребру (угол на рис. 2).
Градусная (радианная) мера двугранного угла равна градусной (радианной) мере его линейного угла.
Перпендикулярность прямых и плоскостей
Две прямые называются перпендикулярными , если они пересекаются под прямым углом.
Прямая, пересекающая плоскость, называется перпендикулярной этой плоскости, если она перпендикулярна любой прямой в плоскости, проходящей через точку пересечения данной прямой и плоскости.
Две плоскости называются перпендикулярными , если пересекаясь, они образуют прямые двугранные углы.
Признак перпендикулярности прямой и плоскости . Если прямая, пересекающая плоскость, перпендикулярна двум пересекающимся прямым в этой плоскости, то она перпендикулярна плоскости.
Признак перпендикулярности двух плоскостей . Если плоскость проходит через прямую, перпендикулярную другой плоскости, то эти плоскости перпендикулярны.
Теоремы о перпендикулярных прямых и плоскостях.
1. Если плоскость перпендикулярна одной из двух параллельных прямых, то она перпендикулярна и другой.
2. Если две прямые перпендикулярны одной и той же плоскости, то они параллельны.
3. Если прямая перпендикулярна одной из двух параллельных плоскостей, то она перпендикулярна и другой.
4. Если две плоскости перпендикулярны одной и той же прямой, то они параллельны.
Перпендикуляр и наклонная
Теорема . Если из одной точки вне плоскости проведены перпендикуляр и наклонные, то:
1) наклонные, имеющие равные проекции, равны;
2) из двух наклонных больше та, проекция которой больше;
3) равные наклонные имеют равные проекции;
4) из двух проекций больше та, которая соответствует большей наклонной.
Теорема о трех перпендикулярах . Для того чтобы прямая, лежащая в плоскости, была перпендикулярна наклонной, необходимо и достаточно, чтобы эта прямая была перпендикулярна проекции наклонной (рис.3).
Теорема о площади ортогональной проекции многоугольника на плоскость. Площадь ортогональной проекции многоугольника на плоскость равна произведению площади многоугольника на косинус угла между плоскостью многоугольника и плоскостью проекции.
Построение.
1. На плоскости a проводим прямую а .
3. В плоскости b через точку А проведем прямую b , параллельную прямой а .
4. Построена прямая b параллельная плоскости a .
Доказательство. По признаку параллельности прямой и плоскости прямая b параллельна плоскости a , так как она параллельна прямой а , принадлежащей плоскости a .
Исследование. Задача имеет бесконечное множество решений, так как прямая а в плоскости a выбирается произвольно.
Пример 2. Определите, на каком расстоянии от плоскости находится точка А , если прямая АВ пересекает плоскость под углом 45º, расстояние от точки А до точки В , принадлежащей плоскости, равно см?
Решение. Сделаем рисунок (рис. 5):
АС – перпендикуляр к плоскости a , АВ – наклонная, угол АВС – угол между прямой АВ и плоскостью a . Треугольник АВС – прямоугольный так как АС – перпендикуляр. Искомое расстояние от точки А до плоскости – это катет АС прямоугольного треугольника. Зная угол и гипотенузу см найдем катет АС :
Ответ: 3 см.
Пример 3. Определите, на каком расстоянии от плоскости равнобедренного треугольника находится точка, удаленная от каждой из вершин треугольника на 13 см, если основание и высота треугольника равны по 8 см?
Решение. Сделаем рисунок (рис. 6). Точка S удалена от точек А , В и С на одинаковое расстояние. Значит, наклонные SA , SB и SC равные, SO – общий перпендикуляр этих наклонных. По теореме о наклонных и проекциях АО = ВО = СО.
Точка О – центр окружности описанной около треугольника АВС . Найдем ее радиус:
где ВС – основание;
AD – высота данного равнобедренного треугольника.
Находим стороны треугольника АВС из прямоугольного треугольника ABD по теореме Пифагора:
Теперь находим ОВ :
Рассмотрим треугольник SOB : SB = 13 см, ОВ = = 5 см. Находим длину перпендикуляра SO по теореме Пифагора:
Ответ: 12 см.
Пример 4. Даны параллельные плоскости a и b . Через точку М , не принадлежащую ни одной из них, проведены прямые а и b , которые пересекают a в точках А 1 и В 1 , а плоскость b – в точках А 2 и В 2 . Найти А 1 В 1 , если известно, что МА 1 = 8 см, А 1 А 2 = 12 см, А 2 В 2 = 25 см.
Решение. Так как в условии не сказано, как расположена относительно обеих плоскостей точка М , то возможны два варианта: (рис. 7, а) и (рис. 7, б). Рассмотрим каждый из них. Две пересекающиеся прямые а и b задают плоскость. Эта плоскость пересекает две параллельные плоскости a и b по параллельным прямым А 1 В 1 и А 2 В 2 согласно теореме 5 о параллельных прямых и параллельных плоскостях.
Треугольники МА 1 В 1 и МА 2 В 2 подобны (углы А 2 МВ 2 и А 1 МВ 1 – вертикальные, углы МА 1 В 1 и МА 2 В 2 – внутренние накрест лежащие при параллельных прямых А 1 В 1 и А 2 В 2 и секущей А 1 А 2). Из подобия треугольников следует пропорциональность сторон:
Вариант а):
Вариант б):
Ответ: 10 см и 50 см.
Пример 5. Через точку А плоскости g проведена прямая АВ , образующая с плоскостью угол a . Через прямую АВ проведена плоскость r , образующая с плоскостью g угол b . Найти угол между проекцией прямой АВ на плоскость g и плоскостью r .
Решение. Сделаем рисунок (рис. 8). Из точки В опустим перпендикуляр на плоскость g . Линейный угол двугранного угла между плоскостями g и r – это угол Прямая AD DBC , по признаку перпендикулярности прямой и плоскости, так как и По признаку перпендикулярности плоскостей плоскость r перпендикулярна плоскости треугольника DBC , так как она проходит через прямую AD . Искомый угол построим, опустив перпендикуляр из точки С на плоскость r , обозначим его Найдем синус этого угла прямоугольного треугольника САМ . Введем вспомогательный отрезок а = ВС . Из треугольника АВС : Из треугольника ВМС найдем
Тогда искомый угол
Ответ:
Задания для самостоятельного решения
I уровень
1.1. Через точку проведите прямую перпендикулярную двум заданным скрещивающимся прямым.
1.2. Определите, сколько различных плоскостей можно провести:
1) через три различные точки;
2) через четыре различные точки, никакие три из которых не лежат на одной плоскости?
1.3. Через вершины треугольника АВС , лежащего в одной из двух параллельных плоскостей, проведены параллельные прямые, пересекающие вторую плоскость в точках А 1 , В 1 , С 1 . Докажите равенство треугольников АВС и А 1 В 1 С 1 .
1.4. Из вершины А прямоугольника ABCD восставлен перпендикуляр АМ к его плоскости.
1) докажите, что треугольники MBC и MDC – прямоугольные;
2) укажите среди отрезков MB , MC , MD и MA отрезок наибольшей и наименьшей длины.
1.5. Грани одного двугранного угла соответственно параллельны граням другого. Определите, какова зависимость между величинами этих двугранных углов.
1.6. Найдите величину двугранного угла, если расстояние от точки, взятой на одной грани, до ребра в 2 раза больше расстояния от точки до плоскости второй грани.
1.7. Из точки, отстоящей от плоскости на расстояние проведены две равные наклонные, образующие угол 60º. Проекции наклонных взаимно перпендикулярны. Найдите длины наклонных.
1.8. Из вершины В квадрата ABCD восставлен перпендикуляр ВЕ к плоскости квадрата. Угол наклона плоскости треугольника АСЕ к плоскости квадрата равен j , сторона квадрата равна а АСЕ .
II уровень
2.1. Через точку, которая не принадлежит ни одной из двух скрещивающихся прямых, проведите прямую, пересекающую обе данные прямые.
2.2. Параллельные прямые а , b и с не лежат в одной плоскости. Через точку А на прямой а проведены перпендикуляры к прямым b и с , пересекающие их соответственно в точках В и С . Докажите, что прямая ВС перпендикулярна прямым b и с .
2.3. Через вершину А прямоугольного треугольника АВС проведена плоскость, параллельная ВС . Катеты треугольника АС = 20 см, ВС = 15 см. Проекция одного из катетов на плоскость равна 12 см. Найдите проекцию гипотенузы.
2.4. В одной из граней двугранного угла, равного 30º, расположена точка М . Расстояние от нее до ребра угла равно 18 см. Найдите расстояние от проекции точки М на вторую грань до первой грани.
2.5. Концы отрезка АВ принадлежат граням двугранного угла, равного 90º. Расстояние от точек А и В до ребра равны соответственно АА 1 = 3 см, ВВ 1 = 6 см, расстояние между точками на ребре Найдите длину отрезка АВ .
2.6. Из точки, отстоящей от плоскости на расстояние а , проведены две наклонные, образующие с плоскостью углы 45º и 30º, а между собой угол – 90º. Найдите расстояние между основаниями наклонных.
2.7. Стороны треугольника равны 15 см, 21 см и 24 см. Точка М удалена от плоскости треугольника на 73 см и находится на одинаковом расстоянии от его вершин. Найдите это расстояние.
2.8. Из центра О окружности, вписанной в треугольник АВС , к плоскости треугольника восставлен перпендикуляр ОМ . Найдите расстояние от точки М до сторон треугольника, если АВ = ВС = 10 см, АС = 12 см, ОМ = 4 см.
2.9. Расстояния от точки М до сторон и вершины прямого угла соответственно равны 4 см, 7 см и 8 см. Найдите расстояние от точки М до плоскости прямого угла.
2.10. Через основание АВ равнобедренного треугольника АВС проведена плоскость под углом b к плоскости треугольника. Вершина С удалена от плоскости на расстояние а . Найдите площадь треугольника АВС , если основание АВ равнобедренного треугольника равно его высоте.
III уровень
3.1. Макет прямоугольника ABCD со сторонами а и b перегнут по диагонали BD так, что плоскости треугольников BAD и BCD стали взаимно перпендикулярны. Найдите длину отрезка АС .
3.2. Две прямоугольные трапеции с углами в 60º лежат в перпендикулярных плоскостях и имеют большее общее основание. Большие боковые стороны равны 4 см и 8 см. Найдите расстояние между вершинами прямых и вершинами тупых углов трапеций, если вершины их острых углов совпадают.
3.3.Задан куб ABCDA 1 B 1 C 1 D 1 . Найдите угол между прямой CD 1 и плоскостью BDC 1 .
3.4. На ребре АВ куба ABCDA 1 B 1 C 1 D 1 взята точка Р – середина этого ребра. Постройте сечение куба плоскостью, проходящей через точки C 1 PD и найдите площадь этого сечения, если ребро куба равно а .
3.5. Через сторону AD прямоугольника ABCD проведена плоскость a так, что диагональ BD составляет с этой плоскостью угол 30º. Найдите угол между плоскостью прямоугольника и плоскостью a , если АВ = а , AD = b . Определите, при каком соотношении а и b задача имеет решение.
3.6. Найдите геометрическое место точек, равноудаленных от прямых, определенных сторонами треугольника.
Призма. Параллелепипед
Призмой называется многогранник, две грани которого – равные n-угольники (основания) , лежащие в параллельных плоскостях, а остальные n граней – параллелограммы (боковые грани) . Боковым ребром призмы называется сторона боковой грани, не принадлежащая основанию.
Призма, боковые ребра которой перпендикулярны плоскостям оснований, называется прямой призмой (рис. 1). Если боковые ребра не перпендикулярны плоскостям оснований, то призма называется наклонной . Правильной призмой называется прямая призма, основания которой – правильные многоугольники.
Высотой призмы называется расстояние между плоскостями оснований. Диагональю призмы называется отрезок, соединяющий две вершины, не принадлежащие одной грани. Диагональным сечением называется сечение призмы плоскостью, проходящей через два боковых ребра, не принадлежащих одной грани. Перпендикулярным сечением называется сечение призмы плоскостью, перпендикулярной боковому ребру призмы.
Площадью боковой поверхности призмы называется сумма площадей всех боковых граней. Площадью полной поверхности называется сумма площадей всех граней призмы (т.е. сумма площадей боковых граней и площадей оснований).
Для произвольной призмы верны формулы :
где l – длина бокового ребра;
H – высота;
P
Q
S бок
S полн
S осн – площадь оснований;
V – объем призмы.
Для прямой призмы верны формулы:
где p – периметр основания;
l – длина бокового ребра;
H – высота.
Параллелепипедом называется призма, основанием которой служит параллелограмм. Параллелепипед, у которого боковые ребра перпендикулярны к основаниям, называется прямым (рис. 2). Если боковые ребра не перпендикулярны основаниям, то параллелепипед называется наклонным . Прямой параллелепипед, основанием которого является прямоугольник, называется прямоугольным. Прямоугольный параллелепипед, у которого все ребра равны, называется кубом.
Грани параллелепипеда, не имеющие общих вершин, называются противолежащими . Длины ребер, исходящих из одной вершины, называются измерениями параллелепипеда. Так как параллелепипед – это призма, то основные его элементы определяются аналогично тому, как они определены для призм.
Теоремы.
1. Диагонали параллелепипеда пересекаются в одной точке и делятся ею пополам.
2. В прямоугольном параллелепипеде квадрат длины диагонали равен сумме квадратов трех его измерений:
3. Все четыре диагонали прямоугольного параллелепипеда равны между собой.
Для произвольного параллелепипеда верны формулы:
где l – длина бокового ребра;
H – высота;
P – периметр перпендикулярного сечения;
Q – Площадь перпендикулярного сечения;
S бок – площадь боковой поверхности;
S полн – площадь полной поверхности;
S осн – площадь оснований;
V – объем призмы.
Для прямого параллелепипеда верны формулы:
где p – периметр основания;
l – длина бокового ребра;
H – высота прямого параллелепипеда.
Для прямоугольного параллелепипеда верны формулы:
где p – периметр основания;
H – высота;
d – диагональ;
a,b,c – измерения параллелепипеда.
Для куба верны формулы:
где a – длина ребра;
d – диагональ куба.
Пример 1. Диагональ прямоугольного параллелепипеда равна 33 дм, а его измерения относятся, как 2: 6: 9. Найти измерения параллелепипеда.
Решение. Для нахождения измерений параллелепипеда воспользуемся формулой (3), т.е. тем фактом, что квадрат гипотенузы прямоугольного параллелепипеда равен сумме квадратов его измерений. Обозначим через k коэффициент пропорциональности. Тогда измерения параллелепипеда будут равны 2k , 6k и 9k . Запишем формулу (3) для данных задачи:
Решая это уравнение относительно k , получим:
Значит, измерения параллелепипеда равны 6 дм, 18 дм и 27 дм.
Ответ: 6 дм, 18 дм, 27 дм.
Пример 2. Найти объем наклонной треугольной призмы, основанием которой служит равносторонний треугольник со стороной 8 см, если боковое ребро равно стороне основания и наклонено под углом 60º к основанию.
Решение . Сделаем рисунок (рис. 3).
Для того, чтобы найти объем наклонной призмы необходимо знать площадь ее основания и высоту. Площадь основания данной призмы – это площадь равностороннего треугольника со стороной 8 см. Вычислим ее:
Высотой призмы является расстояние между ее основаниями. Из вершины А 1 верхнего основания опустим перпендикуляр на плоскость нижнего основания А 1 D . Его длина и будет высотой призмы. Рассмотрим DА 1 АD : так как это угол наклона бокового ребра А 1 А к плоскости основания, А 1 А = 8 см. Из этого треугольника находим А 1 D :
Теперь вычисляем объем по формуле (1):
Ответ: 192 см 3 .
Пример 3. Боковое ребро правильной шестиугольной призмы равно 14 см. Площадь наибольшего диагонального сечения равна 168 см 2 . Найти площадь полной поверхности призмы.
Решение. Сделаем рисунок (рис. 4)
Наибольшее диагональное сечение – прямоугольник AA 1 DD 1 , так как диагональ AD правильного шестиугольника ABCDEF является наибольшей. Для того, чтобы вычислить площадь боковой поверхности призмы, необходимо знать сторону основания и длину бокового ребра.
Зная площадь диагонального сечения (прямоугольника), найдем диагональ основания.
Поскольку , то
Так как то АВ = 6 см.
Тогда периметр основания равен:
Найдем площадь боковой поверхности призмы:
Площадь правильного шестиугольника со стороной 6 см равна:
Находим площадь полной поверхности призмы:
Ответ:
Пример 4. Основанием прямого параллелепипеда служит ромб. Площади диагональных сечений 300 см 2 и 875 см 2 . Найти площадь боковой поверхности параллелепипеда.
Решение. Сделаем рисунок (рис. 5).
Обозначим сторону ромба через а , диагонали ромба d 1 и d 2 , высоту параллелепипеда h . Чтобы найти площадь боковой поверхности прямого параллелепипеда необходимо периметр основания умножить на высоту: (формула (2)). Периметр основания р = АВ + ВС + CD + DA = 4AB = 4a , так как ABCD – ромб. Н = АА 1 = h . Т.о. Необходимо найти а и h .
Рассмотрим диагональные сечения. АА 1 СС 1 – прямоугольник, одна сторона которого диагональ ромба АС = d 1 , вторая – боковое ребро АА 1 = h , тогда
Аналогично для сечения ВВ 1 DD 1 получим:
Используя свойство параллелограмма такое, что сумма квадратов диагоналей равна сумме квадратов всех его сторон, получим равенство Получим следующее:
Из первых двух равенств выразим и подставим в третье. Получим: то
1.3. В наклонной треугольной призме проведено сечение перпендикулярное боковому ребру равному 12 см. В полученном треугольнике две стороны с длинами см и 8 см образуют угол 45°. Найдите площадь боковой поверхности призмы.
1.4. Основанием прямого параллелепипеда является ромб со стороной 4 см и острым углом 60°. Найдите диагонали параллелепипеда, если длина бокового ребра 10 см.
1.5. Основанием прямого параллелепипеда является квадрат с диагональю, равной см. Боковое ребро параллелепипеда 5 см. Найдите площадь полной поверхности параллелепипеда.
1.6. Основанием наклонного параллелепипеда является прямоугольник со сторонами 3 см и 4 см. Боковое ребро равное см наклонено к плоскости основания под углом 60°. Найдите объем параллелепипеда.
1.7. Вычислите площадь поверхности прямоугольного параллелепипеда, если два ребра и диагональ, исходящие из одной вершины, равны соответственно 11 см, см и 13 см.
1.8. Определите вес каменной колонны, имеющей форму прямоугольного параллелепипеда, с размерами 0,3 м, 0,3 м и 2,5 м, если удельный вес материала равен 2,2 г/см 3 .
1.9. Найдите площадь диагонального сечения куба, если диагональ его грани равна дм.
1.10. Найдите объем куба, если расстояние между двумя его вершинами, не лежащими в одной грани, равно см.
II уровень
2.1. Основанием наклонной призмы является равносторонний треугольник со стороной см. Боковое ребро наклонено к плоскости основания под углом 30°. Найдите площадь сечения призмы, проходящего через боковое ребро и высоту призмы, если известно, что одна из вершин верхнего основания проектируется на середину стороны нижнего основания.
2.2. Основанием наклонной призмы является равносторонний треугольник ABC со стороной равной 3 см. Вершина A 1 проектируется в центр треугольника ABC. Ребро AA 1 составляет с плоскостью основания угол 45°. Найдите площадь боковой поверхности призмы.
2.3. Вычислите объем наклонной треугольной призмы, если стороны основания 7 см, 5 см и 8 см, а высота призмы равна меньшей высоте треугольника-основания.
2.4. Диагональ правильной четырехугольной призмы наклонена к боковой грани под углом 30°. Найдите угол наклона к плоскости основания.
2.5. Основанием прямой призмы является равнобедренная трапеция, основания которой равны 4 см и 14 см, а диагональ – 15 см. Две боковые грани призмы – квадраты. Найдите площадь полной поверхности призмы.
2.6. Диагонали правильной шестиугольной призмы равны 19см и 21 см. Найдите ее объем.
2.7. Найдите измерения прямоугольного параллелепипеда, у которого диагональ равна 8 дм, и она образует с боковыми гранями углы 30° и 40°.
2.8. Диагонали основания прямого параллелепипеда равны 34 см и 38 см, а площади боковых граней 800 см 2 и 1200 см 2 . Найдите объем параллелепипеда.
2.9. Определите объем прямоугольного параллелепипеда, в котором диагонали боковых граней, выходящие из одной вершины, равны 4 см и 5 см и образуют угол в 60°.
2.10. Найдите объем куба, если расстояние от его диагонали до непересекающегося с ней ребра равно мм.
III уровень
3.1. В правильной треугольной призме проведено сечение через сторону основания и середину противоположного бокового ребра. Площадь основания 18 см 2 , а диагональ боковой грани наклонена к основанию под углом 60°. Найдите площадь сечения.
3.2. В основании призмы лежит квадрат ABCD, все вершины которого равноудалены от вершины A 1 верхнего основания. Угол между боковым ребром и плоскостью основания равен 60°. Сторона основания 12 см. Постройте сечение призмы плоскостью, проходя через вершину C, перпендикулярно ребру AA 1 и найти его площадь.
3.3. Основанием прямой призмы является равнобедренная трапеция. Площадь диагонального сечения и площади параллельных боковых граней соответственно равны 320 см 2 , 176 см 2 и 336 см 2 . Найдите площадь боковой поверхности призмы.
3.4. Площадь основания прямой треугольной призмы равна 9см 2 , площади боковых граней 18 см 2 , 20 см 2 и 34 см 2 . Найдите объем призмы.
3.5. Найдите диагонали прямоугольного параллелепипеда, зная, что диагонали его граней равны 11 см, 19 см и 20 см.
3.6. Углы, образованные диагональю основания прямоугольного параллелепипеда со стороной основания и диагональю параллелепипеда, равны соответственно a и b. Найдите площадь боковой поверхности параллелепипеда, если его диагональ равна d.
3.7. Площадь того сечения куба, которое представляет собой правильный шестиугольник, равна см 2 . Найдите площадь поверхности куба.
Взаимное расположение прямой и плоскости в пространстве допускает три случая. Прямая и плоскость могут пересекаться в одной точке. Они могут быть параллельны. Наконец, прямая может лежать в плоскости. Выяснение конкретной ситуации для прямой и плоскости зависит от способа их описания.
Предположим, что плоскость π задана общим уравнением π: Ax + By + Cz + D = 0, а прямая L - каноническими уравнениями (x - x 0)/l = (y - y 0)/m = (z - z 0)/n. Уравнения прямой дают координаты точки M 0 (x 0 ; у 0 ; z 0) на прямой и координаты направляющего вектора s = {l; m; n} этой прямой, а уравнение плоскости - координаты ее нормального вектора n = {A; B; C}.

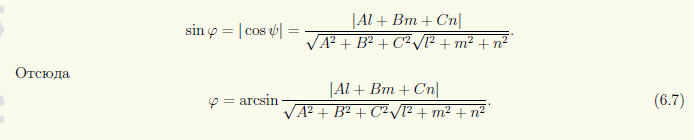

Если прямая L и плоскость π пересекаются, то направляющий вектор s прямой не параллелен плоскости π. Значит, нормальный вектор n плоскости не ортогонален вектору s, т.е. их скалярное произведение не равно нулю. Через коэффициенты уравнений прямой и плоскости это условие записывается в виде неравенства A1 + Bm + Cn ≠ 0.
Если прямая и плоскость параллельны или прямая лежит в плоскости, то выполняется условие s ⊥ n, которое в координатах сводится к равенству Al + Bm + Cn = 0. Чтобы разделить случаи "параллельны" и "прямая принадлежит плоскости ", нужно проверить, принадлежит ли точка прямой данной плоскости.
Таким образом, все три случая взаимного расположения прямой и плоскости разделяются путем проверки соответствующих условий:
Если прямая L задана своими общими уравнениями:
то проанализировать взаимное расположение прямой и плоскости π можно следующим образом. Из общих уравнений прямой и общего уравнения плоскости составим систему трех линейных уравнений с тремя неизвестными
Если эта система не имеет решений, то прямая параллельна плоскости. Если она имеет единственное решение, то прямая и плоскость пересекаются в единственной точке. Последнее равносильно тому, что определитель системы (6.6)
отличен от нуля. Наконец, если система (6.6) имеет бесконечно много решений, то прямая принадлежит плоскости.
Угол между прямой и плоскостью. Угол φ между прямой L: (x - x 0)/l = (y - y 0)/m = (z - z 0)/n и плоскостью π: Ax + By + Cz + D = 0 находится в пределах от 0° (в случае параллельности) до 90° (в случае перпендикулярности прямой и плоскости). Синус этого угла равен |cosψ|, где ψ - угол между направляющим вектором прямой s и нормальным вектором n плоскости (рис. 6.4). Вычислив косинус угла между двумя векторами через их координаты (см. (2.16)), получим
Условие перпендикулярности прямой и плоскости эквивалентно тому, что нормальный вектор плоскости и направляющий вектор прямой коллинеарны. Через координаты векторов это условие записывается в виде двойного равенства
Выносной элемент.
выносным элементом.
- а) не иметь общих точек;
Теорема.
Обозначение разрезов
В ГОСТ 2.305-2008 предусмотрены следующие требования к обозначению разреза:
1. Положение секущей плоскости указывают на чертеже линией сечения.
2. Для линии сечения должна применяться разомкнутая линия (толщина от S до 1,5S длина линии 8-20 мм).
3. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой.
4. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда, стрелки должны наноситься на расстоянии 2-3 мм от внешнего конца штриха.
5. Размеры стрелок должны соответствовать приведенным на рисунке 14.
6. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.
7. У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла (рисунок 24).
Рисунок 24 - Примеры обозначения разреза
8. Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире).
9. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими – либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.
10. Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа.
11. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.
12. Допускается располагать разрез на любом месте поля чертежа, а также с поворотом с добавлением условного графического обозначения - значка «Повернуто» (рисунок 25).
Рисунок 25 - Условное графическое обозначение – значок «Повернуто»
Обозначение сечений подобно обозначению разрезов и состоит из следов секущей плоскости и стрелки, указывающей направление взгляда, а также буквы, проставляемой с наружной стороны стрелки (рисунок1в, рисунок3). Вынесенное сечение не надписывают и секущую плоскость не показывают, если линия сечения совпадает с осью симметрии сечения, а само сечение расположено на продолжении следа секущей плоскости или в разрыве между частями вида. Для симметричного наложенного сечения секущую плоскость также не показывают. Если сечение несимметричное и расположено в разрыве или является наложенным (рисунок 2 б), линию сечения проводят со стрелками, но буквами не обозначают.
Сечение допускается располагать с поворотом, снабжая надпись над сечением словом «повернуто». Для нескольких одинаковых сечений, относящихся к одному предмету, линии сечений обозначают одной и той же буквой и вычерчивают одно сечение. В случаях, если сечение получается состоящим из отдельных частей, следует применять разрезы.
Прямая общего положения
Прямой общего положения (рис.2.2) называют прямую, не параллельную ни одной из данных плоскостей проекций. Любой отрезок такой прямой проецируется в данной системе плоскостей проекций искаженно. Искаженно проецируются и углы наклона этой прямой к плоскостям проекций.
Рис. 2.2.
Прямые частного положения
К прямым частного положения относятся прямые, параллельные одной или двум плоскостям проекций.
Любую линию (прямую или кривую), параллельную плоскости проекций, называют линией уровня. В инженерной графике различают три основные линии уровня: горизонталь, фронталь и профильную линии.
Рис. 2.3-а
Горизонталью называют любую линию, параллельную горизонтальной плоскости проекций (рис.2.З-а). Фронтальная проекция горизонтали всегда перпендикулярна линиям связи. Любой отрезок горизонтали на горизонтальную плоскость проекций проецируется в истинную величину. В истинную величину проецируется на эту плоскость и угол наклона горизонтали (прямой) к фронтальной плоскости проекций. В качестве примера на рис.2.З-а дано наглядное изображение и комплексный чертеж горизонтали h
, наклоненной к плоскости П
2 под углом b
.
Рис. 2.3-б
Фронталью называют линию, параллельную фронтальной плоскости проекций (рис.2.3-б). Горизонтальная проекция фронтали всегда перпендикулярна линиям связи. Любой отрезок фронтали на фронтальную плоскость проекций проецируется в истинную величину. В истинную величину проецируется на эту плоскость и угол наклона фронтали (прямой) к горизонтальной плоскости проекций (угол a
).
Рис. 2.3-в
Профильной линией называют линию, параллельную профильной плоскости проекций (рис.2.З-в). Горизонтальная и фронтальная проекции профильной линии параллельны линиям связи этих проекций. Любой отрезок профильной линии (прямой) проецируется на профильную плоскость в истинную величину. На эту же плоскость проецируются в истинную величину и углы наклона профильной прямой к плоскостям проекций П 1 и П 2 . При задании профильной прямой на комплексном чертеже нужно обязательно указать две точки этой прямой.
Прямые уровня, параллельные двум плоскостям проекций, будут перпендикулярны третьей плоскости проекций. Такие прямые называют проецирующими. Различают три основные проецирующие прямые: горизонтально, фронтально и профильно проецирующие прямые.
Рис. 2.3-г
Рис. 2.3-д
Рис. 2.3-е
Горизонтально проецирующей прямой (рис.2.З-г) называют прямую, перпендикулярную плоскости П 1 . Любой отрезок этой прямой проецируется на плоскость П П 1 - в точку.
Фронтально проецирующей прямой (рис.2.З-д) называют прямую, перпендикулярную плоскости П 2 . Любой отрезок этой прямой проецируется на плоскость П 1 без искажения, а на плоскость П 2 - в точку.
Профильно проецирующей прямой (рис.2.З-е) называют прямую, перпендикулярную плоскости П 3 , т.е. прямую, параллельную плоскостям проекций П 1 и П 2 . Любой отрезок этой прямой проецируется на плоскости П 1 и П 2 без искажения, а на плоскость П 3 - в точку.
Главные линии в плоскости
Среди прямых линий, принадлежащих плоскости, особое место занимают прямые, занимающие частное положение в пространстве:
1. Горизонтали h - прямые, лежащие в данной плоскости и параллельные горизонтальной плоскости проекций (h//П1)(рис.6.4).
Рисунок 6.4 Горизонталь
2. Фронтали f - прямые, расположенные в плоскости и параллельные фронтальной плоскости проекций (f//П2)(рис.6.5).
Рисунок 6.5 Фронталь
3. Профильные прямые р - прямые, которые находятся в данной плоскости и параллельны профильной плоскости проекций (р//П3) (рис.6.6). Следует заметить, что следы плоскости можно отнести тоже к главным линиям. Горизонтальный след - это горизонталь плоскости, фронтальный - фронталь и профильный - профильная линия плоскости.
Рисунок 6.6 Профильная прямая
4. Линия наибольшего ската и её горизонтальная проекция образуют линейный угол j , которым измеряется двугранный угол, составленный данной плоскостью и горизонтальной плоскостью проекций (рис.6.7). Очевидно, что если прямая не имеет двух общих точек с плоскостью, то она или параллельна плоскости, или пересекает ее.
Рисунок 6.7 Линия наибольшего ската
Кинематический способ образования поверхностей. Задание поверхности на чертеже.
В инженерной графике поверхность рассматривают как множество последовательных положений линии, перемещающейся в пространстве по определенному закону. В процессе образования поверхности линия 1 может оставаться неизменной или менять свою форму.
Для наглядности изображения поверхности на комплексном чертеже закон перемещения целесообразно задавать графически в виде семейства линий (а, b, с). Закон перемещения линии 1 может быть задан двумя (а и b) или одной (а) линией и дополнительными условиями, уточняющими закон перемещения 1.
Перемещающаяся линия 1 называется образующей, неподвижные линии a, b, c - направляющими.
Процесс образования поверхности рассмотрим на примере, приведенном на рис.3.1.
Здесь в качестве образующей взята прямая 1. Закон перемещения образующей задан направляющей а и прямой b. При этом имеется в виду, что образующая 1 скользит по направляющей а, все время оставаясь параллельной прямой b.
Такой способ образования поверхностей называют кинематическим. С его помощью можно образовывать и задавать на чертеже различные поверхности. В частности, на рис.3.1 изображен самый общий случай цилиндрической поверхности.
Рис. 3.1.
Другим способом образования поверхности и ее изображения на чертеже является задание поверхности множеством принадлежащих ей точек или линий. При этом точки и линии выбирают так, чтобы они давали возможность с достаточной степенью точности определять форму поверхности и решать на ней различные задачи.
Множество точек или линий, определяющих поверхность, называют ее каркасом.
В зависимости от того, чем задается каркас поверхности, точками или линиями, каркасы подразделяют на точечные и линейные.
На рис.3.2 показан каркас поверхности, состоящий из двух ортогонально расположенных семейств линий a1, a2, a3, ..., an и b1, b2, b3, ..., bn.
Рис. 3.2.
Конические сечения.
КОНИЧЕСКИЕ СЕЧЕНИЯ, плоские кривые, которые получаются пересечением прямого кругового конуса плоскостью, не проходящей через его вершину (рис. 1). С точки зрения аналитической геометрии коническое сечение представляет собой геометрическое место точек, удовлетворяющих уравнению второго порядка. За исключением вырожденных случаев, рассматриваемых в последнем разделе, коническими сечениями являются эллипсы, гиперболы или параболы.
Конические сечения часто встречаются в природе и технике. Например, орбиты планет, обращающихся вокруг Солнца, имеют форму эллипсов. Окружность представляет собой частный случай эллипса, у которого большая ось равна малой. Параболическое зеркало обладает тем свойством, что все падающие лучи, параллельные его оси, сходятся в одной точке (фокусе). Это используется в большинстве телескопов-рефлекторов, где применяются параболические зеркала, а также в антеннах радаров и специальных микрофонах с параболическими отражателями. От источника света, помещенного в фокусе параболического отражателя, исходит пучок параллельных лучей. Поэтому в мощных прожекторах и автомобильных фарах используются параболические зеркала. Гипербола является графиком многих важных физических соотношений, например, закона Бойля (связывающего давление и объем идеального газа) и закона Ома, задающего электрический ток как функцию сопротивления при постоянном напряжении.
РАННЯЯ ИСТОРИЯ
Открывателем конических сечений предположительно считается Менехм (4 в. до н.э.), ученик Платона и учитель Александра Македонского. Менехм использовал параболу и равнобочную гиперболу для решения задачи об удвоении куба.
Трактаты о конических сечениях, написанные Аристеем и Евклидом в конце 4 в. до н.э., были утеряны, но материалы из них вошли в знаменитые Конические сечения Аполлония Пергского (ок. 260–170 до н.э.), которые сохранились до нашего времени. Аполлоний отказался от требования перпендикулярности секущей плоскости образующей конуса и, варьируя угол ее наклона, получил все конические сечения из одного кругового конуса, прямого или наклонного. Аполлонию мы обязаны и современными названиями кривых – эллипс, парабола и гипербола.
В своих построениях Аполлоний использовал двухполостной круговой конус (как на рис. 1), поэтому впервые стало ясно, что гипербола – кривая с двумя ветвями. Со времен Аполлония конические сечения делятся на три типа в зависимости от наклона секущей плоскости к образующей конуса. Эллипс (рис. 1,а) образуется, когда секущая плоскость пересекает все образующие конуса в точках одной его полости; парабола (рис. 1,б) – когда секущая плоскость параллельна одной из касательных плоскостей конуса; гипербола (рис. 1,в) – когда секущая плоскость пересекает обе полости конуса.
ПОСТРОЕНИЕ КОНИЧЕСКИХ СЕЧЕНИЙ
Изучая конические сечения как пересечения плоскостей и конусов, древнегреческие математики рассматривали их и как траектории точек на плоскости. Было установлено, что эллипс можно определить как геометрическое место точек, сумма расстояний от которых до двух заданных точек постоянна; параболу – как геометрическое место точек, равноудаленных от заданной точки и заданной прямой; гиперболу – как геометрическое место точек, разность расстояний от которых до двух заданных точек постоянна.
Эти определения конических сечений как плоских кривых подсказывают и способ их построения с помощью натянутой нити.
Эллипс.
Если концы нити заданной длины закреплены в точках F1 и F2 (рис. 2), то кривая, описываемая острием карандаша, скользящим по туго натянутой нити, имеет форму эллипса. Точки F1 и F2 называются фокусами эллипса, а отрезки V1V2 и v1v2 между точками пересечения эллипса с осями координат – большей и малой осями. Если точки F1 и F2 совпадают, то эллипс превращается в окружность.
рис. 2 Эллипсис
Гипербола.
При построении гиперболы точка P, острие карандаша, фиксируется на нити, которая свободно скользит по шпенькам, установленным в точках F1 и F2, как показано на рис. 3,а. Расстояния подобраны так, что отрезок PF2 превосходит по длине отрезок PF1 на фиксированную величину, меньшую расстояния F1F2. При этом один конец нити проходит под шпеньком F1 и оба конца нити проходят поверх шпенька F2. (Острие карандаша не должно скользить по нити, поэтому его нужно закрепить, сделав на нити маленькую петлю и продев в нее острие.) Одну ветвь гиперболы (PV1Q) мы вычерчиваем, следя за тем, чтобы нить оставалась все время натянутой, и потягивая оба конца нити вниз за точку F2, а когда точка P окажется ниже отрезка F1F2, придерживая нить за оба конца и осторожно потравливая (т.е. отпуская) ее. Вторую ветвь гиперболы (PўV2Qў) мы вычерчиваем, предварительно поменяв ролями шпеньки F1 и F2.
рис. 3 гипербола
Ветви гиперболы приближаются к двум прямым, которые пересекаются между ветвями. Эти прямые, называемые асимптотами гиперболы, строятся как показано на рис. 3,б. Угловые коэффициенты этих прямых равны ± (v1v2)/(V1V2), где v1v2 – отрезок биссектрисы угла между асимптотами, перпендикулярной отрезку F1F2; отрезок v1v2 называется сопряженной осью гиперболы, а отрезок V1V2 – ее поперечной осью. Таким образом, асимптоты являются диагоналями прямоугольника со сторонами, проходящими через четыре точки v1, v2, V1, V2 параллельно осям. Чтобы построить этот прямоугольник, необходимо указать местоположение точек v1 и v2. Они находятся на одинаковом расстоянии, равном
от точки пересечения осей O. Эта формула предполагает построение прямоугольного треугольника с катетами Ov1 и V2O и гипотенузой F2O.
Если асимптоты гиперболы взаимно перпендикулярны, то гипербола называется равнобочной. Две гиперболы, имеющие общие асимптоты, но с переставленными поперечной и сопряженной осями, называются взаимно сопряженными.
Парабола.
Фокусы эллипса и гиперболы были известны еще Аполлонию, но фокус параболы, по-видимому, впервые установил Папп (2-я пол. 3 в.), определивший эту кривую как геометрическое место точек, равноудаленных от заданной точки (фокуса) и заданной прямой, которая называется директрисой. Построение параболы с помощью натянутой нити, основанное на определении Паппа, было предложено Исидором Милетским (6 в.). Расположим линейку так, чтобы ее край совпал с директрисой LLў (рис. 4), и приложим к этому краю катет AC чертежного треугольника ABC. Закрепим один конец нити длиной AB в вершине B треугольника, а другой – в фокусе параболы F. Натянув острием карандаша нить, прижмем острие в переменной точке P к свободному катету AB чертежного треугольника. По мере того, как треугольник будет перемещаться вдоль линейки, точка P будет описывать дугу параболы с фокусом F и директрисой LLў, так как общая длина нити равна AB, отрезок нити прилегает к свободному катету треугольника, и поэтому оставшийся отрезок нити PF должен быть равен оставшейся части катета AB, т.е. PA. Точка пересечения V параболы с осью называется вершиной параболы, прямая, проходящая через F и V, – осью параболы. Если через фокус провести прямую, перпендикулярную оси, то отрезок этой прямой, отсекаемый параболой, называется фокальным параметром. Для эллипса и гиперболы фокальный параметр определяется аналогично.
ОТВЕТЫ НА БИЛЕТЫ: № 1 (не полностью), 2 (не полностью), 3 (не полностью), 4, 5, 6, 7, 12, 13, 14 (не полностью), 16, 17, 18, 20, 21, 22, 23, 26,
Выносной элемент.
При выполнении чертежей в некоторых случаях появляется необходимость в построении дополнительного отдельного изображения какой-либо части предмета, требующей пояснений в отношении формы, размеров или других данных. Такое изображение называется выносным элементом. Его выполняют обычно увеличенным. Выносной элемент может быть выложен как вид или как разрез.
При построении выносного элемента соответствующее место основного изображения отмечают замкнутой сплошной тонкой линией, обычно овалом или окружностью, и обозначают заглавной буквой русского алфавита на полке линии-выноски. У выносного элемента делается запись по типу А (5: 1). На рис. 191 приведен пример выполнения выносного элемента. Его располагают возможно ближе к соответствующему месту на изображении предмета.
1. Метод прямоугольного (ортогонального) проецирования. Основные инвариантные свойства прямоугольного проецирования. Эпюр Монжа.
Ортогональное (прямоугольное) проецирование есть частный случай проецирования параллельного, когда все проецирующие лучи перпендикулярны плоскости проекций. Ортогональным проекциям присущи все свойства параллельных проекций, но при прямоугольном проецировании проекция отрезка, если он не параллелен плоскости проекций, всегда меньше самого отрезка (рис. 58). Это объясняется тем, что сам отрезок в пространстве является гипотенузой прямоугольного треугольника, а его проекция - катетом: А"В" = ABcos a.
При прямоугольном проецировании прямой угол проецируется в натуральную величину, когда обе стороны его параллельны плоскости проекций, и тогда, когда лишь одна из его сторон параллельна плоскости проекций, а вторая сторона не перпендикулярна этой плоскости проекций.
Взаимное расположение прямой и плоскости.
Прямая и плоскость в пространстве могут :
- а) не иметь общих точек;
- б) иметь ровно одну общую точку;
- в) иметь хотя бы две общие точки.
На рис. 30 изображены все эти возможности.
В случае а) прямая b параллельна плоскости : b || .
В случае б) прямая l пересекает плоскость в одной точке О; l = О.
В случае в) прямая а принадлежит плоскости : а или а .
Теорема. Если прямая b параллельна хотя бы одной прямой а, принадлежащей плоскости , то прямая параллельна плоскости .
Предположим, что прямая m пересекает плоскость в точке Q.Если m перпендикулярна каждой прямой плоскости , проходящей через точку Q, то прямая m называется перпендикулярной к плоскости .
Трамвайные рельсы иллюстрируют принадлежность прямых плоскости земли. Линии электропередачи параллельны плоскости земли, а стволы деревьев могут служить примерами прямых, пересекающих поверхность земли, некоторые перпендикулярные плоскости земли, другие - не перпендикулярные (наклонные).
Взаимное расположение двух прямых
Следующие утверждения выражают необходимые и достаточные признаки взаимного расположения двух прямых в пространстве, заданных каноническими уравнениями
а ) Прямые скрещиваются, т.е. не лежат на одной плоскости.
б ) Прямые пересекаются.
Но векторы и неколлинеарны (иначе их координаты пропорциональны).
в ) Прямые параллельны.
Векторы и коллинеарны, но вектор им неколлинеарен.
г ) Прямые совпадают.
Все три вектора: , коллинеарны.
Доказательство. Докажем достаточность указанных признаков
а ) Рассмотрим вектор и направляющие векторы данных прямых
то эти векторы некомпланарны, следовательно, данные прямые не лежат на одной плоскости.
б ) Если, то векторы компланарны, следовательно, данные прямые лежат в одной плоскости, а так как в случае (б ) направляющие векторы и этих прямых предполагаются неколлинеарными, то прямые пересекаются.
в ) Если направляющие векторы и данных прямых коллинеарны, то прямые или параллельные, или совпадают. В случае (в ) прямые параллельны, т.к. по условию вектор, начало которого находится в точке первой прямой, а конец – в точке второй прямой не коллинеарен и.
г) Если все векторы и коллинеарны, то прямые совпадают.
Необходимость признаков доказывается методом от противного.
Клетеник № 1007
Следующие утверждения дают необходимые и достаточные условия взаимного расположения прямой, заданной каноническими уравнениями
и плоскости, заданной общим уравнением
относительно общей декартовой системы координат.
Плоскость и прямая пересекаются:
Плоскость и прямая параллельны:
Прямая лежит на плоскости:
Докажем сначала достаточность указанных признаков. Запишем уравнения данной прямой в параметрическом виде:
Подставляя в уравнение (2 (плоскости)) координаты произвольной точки данной прямой, взятые из формул (3), будем иметь:
1. Если, то уравнение (4) имеет относительно t единственное решение:
а значит, данная прямая и данная плоскость имеют только одну общую точку, т.е. пересекаются.
2. Если, то уравнение (4) не удовлетворяется ни при каком значение t , т.е. на данной прямой нет ни одной точки, лежащей на данной плоскости, следовательно, данные прямая и плоскость параллельны.
3. Если, то уравнение (4) удовлетворяется при любом значении t , т.е. все точки данной прямой лежат на данной плоскости, значит, данная прямая лежит на данной плоскости.
Выведенные нами достаточные условия взаимного расположения прямой и плоскости являются и необходимыми и доказываются сразу методом от противного.
Из доказанного следует необходимое и достаточное условие того, что вектор компланарен плоскости, заданной общим уравнением относительно общей декартовой системы координат.
БИЛЕТ 16.
Свойства пирамиды, у которой двугранные углы равны.
А)Если боковые грани пирамиды с её основанием образуют равные двугранные углы, то все высоты боковых граней пирамиды равны (у правильной пирамиды это апофемы), и вершина пирамиды проектируется в центр окружности, вписанной в многоугольник основания.
Б) У пирамиды могут быть равные двугранные углы при основании тогда, когда в многоугольник основания можно вписать окружность.
Призма. Определение. Элементы. Виды призм.
Призма- это многогранник, две грани которого являются равными многоугольниками, находящимися в параллельных плоскостях, а остальные грани - параллелограммами.
Грани, которые находятся в параллельных плоскостях, называются основаниями призмы, а остальные грани - боковыми гранями призмы.
В зависимости от основания призмы бывают:
1) треугольными
2) четырёхугольными
3) шестиугольными
Призма с боковыми рёбрами, перпендикулярными её основаниям, называется прямой призмой.
Прямая призма называется правильной, если её основания - правильные многоугольники.
БИЛЕТ 17.
Свойство диагоналей прямоугольного параллелепипеда.
Все четыре диагонали пересекаются в одной точке и делятся в ней пополам.
В прямоугольном параллелепипеде все диагонали равны.
В прямоугольном параллелепипеде квадрат любой диагонали равен сумме квадратов трёх его измерений.
Проведя диагональ основания АС, получим треугольники АС 1 С и АСВ. Оба они прямоугольные: первый потому, что параллелепипед прямой и, следовательно, ребро СС 1 перпендикулярно к основанию; второй потому, что параллелепипед прямоугольный и, значит, в основании его лежит прямоугольник. Из этих треугольников находим:
АС 1 2 = АС 2 + СС 1 2 и АС 2 = АВ 2 + ВС 2
Следовательно, AC 1 2 = АВ 2 + ВС 2 + СС 1 2 = АВ 2 + AD 2 + АА 1 2 .
Случаи взаимного расположения двух плоскостей.
СВОЙСТВО 1 :
Линии пересечения двух параллельных плоскостей третьей плоскостью параллельны.
СВОЙСТВО 2:
Отрезки параллельных прямых, заключённых между двумя параллельными плоскостями, равны по длине.
СВОЙСТВО 3
Через каждую точку пространства, не лежащую в данной плоскости, можно провести плоскость, параллельную этой плоскости, и притом только одну.
БИЛЕТ 18.
Свойство противоположных граней параллелепипеда.
Противоположные грани параллелепипеда параллельны и равны.
Например, плоскости параллелограммов АА 1 В 1 В и DD 1 C 1 C параллельны, так как пересекающиеся прямые АВ и АА 1 плоскости АА 1 В 1 соответственно параллельны двум пересекающимся прямым DC и DD 1 плоскости DD 1 C 1 . Параллелограммы АА 1 В 1 В и DD 1 C 1 C равны (т. е. их можно совместить наложением), так как равны стороны АВ и DС, АА 1 и DD 1 , и равны углы А 1 АВ и D 1 DC.
Площади поверхностей призмы, пирамиды, правильной пирамиды.
Правильная пирамида: Sполн.пов. =3SASB+Sосн.
